技术视角: 关于UVLED光源的配光曲线分类和详解

很多初次接触UVLED行业的新人经常会遇到UVLED的配光曲线,大家可能对这些曲线有些陌生不明所以。其实UVLED光源的配光曲线是反应UVLED的辐照强度分布的,是UVLED光源很重要的参数。深圳市赛特紫光科技有限公司作为UVLED固化机厂家,在UVLED领域也已有了十多年的研发生产经验,今天就来给大家介绍下怎么认识UVLED配光曲线。首先我们要知道配光曲线定义:就是指光源在空间各个方向的光强分布,其表示方法有以下几种:

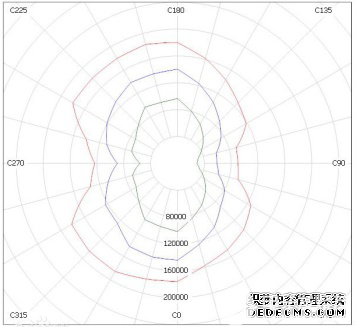

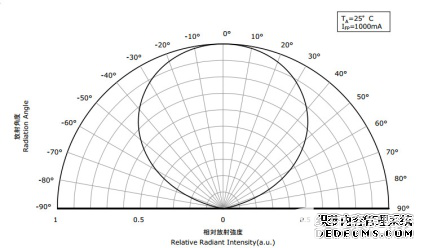

一、极坐标配光曲线

在通过UVLED光源中心的测光平面上,测出UVLED光源在不同角度的光强值。从某一方向起,以角度为函数,将各角度的光强用矢量标注出来,连接矢量顶端的连接就是光源极坐标配光曲线。

二、直角坐标配光曲线

对于聚光型UVLED光源,由于光束集中在十分狭小的空间立体角内,很难用极坐标来表达其光强度的空间分布状况,就采用直角从配光曲线表示法,以竖轴表示光强,以横轴表示光束的投角。

三、光强曲线图

将光强相等的矢量顶端连接起来的曲线称为等光强曲线,将相邻等到光强曲线的值按一定比例排列,画出一系列的等光强曲线所组成的图称为等光强图,常用的图有圆形网图,矩形网图与正弧网图。矩形网图既能说明光源的光强分布,又能说明光量的区域分布。
